PCB抄板乃是提供電子零組件安裝與插接時主要的支撐體,經特定的電路設計,將連接電子零組件之線路繪制成配線圖形,再將此圖案制作成膠片,然后在銅箔層板上經過圖形顯像、鉆孔、電鍍、蝕刻等加工過程,故pcb抄板乃是組裝電子零件之前的基板。此產品之主要功能便是將各種電子零組件,藉由pcb抄板所形成之電路板設計,達成中繼傳輸之目的,以使各項零組件之功能得以發揮。
深圳市硅芯創科技有限公司長期專注PCB反向技術研究,前身為專業抄板技術服務團隊,為國內各家抄板公司提供大型疑難項目解決方案,目前已經成為業界領先的PCB完整解決方案提供商。
在PCB抄板領域里,硅芯創科技對多層PCB板有極其詳盡透徹的了解,對含有激光孔、盲孔、埋孔的高端PCB板結構及走線規則也有著深入的研究。無論是元件密集,遍布微帶線、等長線的電腦主板、高端顯卡板、千兆網絡設備基板,或是對高頻處理要求苛刻,電磁兼容性控制嚴格的小靈通主板、手機主板、無線網卡及其他無線通訊設備,以及疊層多達32層,盲孔埋孔密布的工控主板,我們都能依據客戶提供的一套完好樣板(或樣機)一次性克隆成功,電路準確率保證100%,抄板精度1mil。
我們采用最先進的掃描工藝與軟件技術相結合,克隆單,多層級PCB,各種盲埋孔高難度PCB。無論是元件密集,遍布微帶線、等長線的電腦主板、高端顯卡板、千兆網絡設備基板,或是對高頻處理要求苛刻,電磁兼容性、阻抗控制嚴格的小靈通主板、手機主板、無線網卡等無線通訊設備,以及疊層多達30層,盲孔埋孔密布的工控主板,我們都能依據客戶提供的一套完好樣板(或樣機)一次性克隆成功。
我們擁有新穎的逆向設計思路和方法技巧,能進行板級電源完整性分析,進行結果驗證,并且根據PCB抄板導出的技術文件逆向設計出走線清晰、布局合理的原理圖。并可以生成現在流行的PCB設計軟件格式文檔,如POWER-PCB、PROTEL99、PADS2000等;還可為您制作PCB樣板原理圖、PCB封裝圖、BOM清單及PCB打樣或批量生產等;并可站在客戶的角度進行二次開發,滿足您的各項需求。
我們完成的PCB抄板類型涉及各行各業,可以抄單面板、精密雙面板、4-38層多層板、數鉆盲孔、埋孔板、一階激光盲孔板、二階激光盲孔板、三階激光盲孔板、四階激光盲孔板、五階激光盲孔板、六階激光盲孔板、七階激光盲孔板、激光埋孔板、超高頻板(100HZ以上)、陶瓷板、鋁基板等,涉及產品門類包括PC主板、筆記本電腦主板、大型路由器、網絡設備;手機、小靈通、對講機、DVB 衛星接收機;C KU波段高頻頭、數碼相機、數碼攝錄機、藍牙設備、DVD 便攜式視聽設備、無線通訊模塊、其它高精密電子產品等。
我們不僅能完善并解決當前PCB設計布線中的一些缺陷與不足,并擁有全套先進的實驗設備,能測試PCB板線路信號的所有狀態,滿足客戶對PCB改板的要求。為那些專注產品市場推廣的客戶節省大量改板時間和改板費用,幫助客戶永遠在產品市場上具有領先優勢,為客戶創造價值。

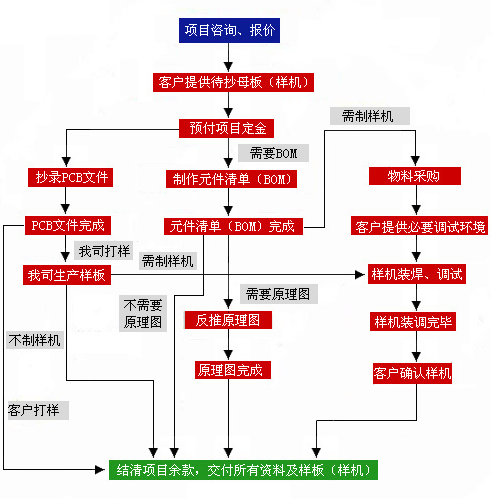

PCB抄板流程圖:
聯系人:龔先生
手機:13128756730
電話:0755-27621909
郵件:781988527@qq.com
地址:深圳市龍華區東環一路油松科技大廈1345
